機械特點：
? 最佳床身結構設計，能承受高G產生的慣性，堅如磐石，穩如泰山。
? 鑄件經過二次回火處理，長時間的自然時效處理，保證鑄件的穩定性，不易變形。
? 嚴格按照日本裝配工藝標準，追求更高機械精度。
? 三軸高剛性滾柱線性導軌，大幅提高切削剛性的同時保證快速移位，大幅縮減加工時間。
? 三軸精密滾珠絲杠，小螺距的采用保證高動態響應性。
? 標配全封閉式刀庫，高穩定換刀系統，換刀速度快穩定性更高
? 采用合理排屑機構，清理廢屑方便，不易漏油。
? 針對不同加工需求特殊定制主軸。

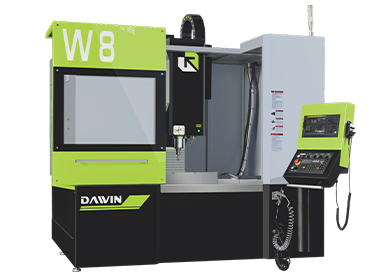

| 機器規格 | 單位 | W8 |
型程 | ||
X軸行程 | mm | 820 |
Y軸行程 | mm | 570 |
Z軸行程 | mm | 570 |
主軸端至工作臺面 | mm | 110-680 |
主軸中心至立柱滑道面距離 | mm | 600 |
導軌尺寸 | ||
X軸滑軌跨距/寬度 | mm | 345/45 |
Y軸滑軌跨距/寬度 | mm | 520/45 |
Z軸滑軌跨距/寬度 | mm | 350/45 |
螺桿尺寸 | ||
X/Y/Z 螺桿尺寸 | mm | Φ40 |
螺距 | mm | 12 |
工作臺 | ||
工作臺尺寸 | mm | 1020*550 |
T型槽寬（寬*槽數*間距） | mm | 18*5*90 |
工作臺最大載重量 | kgs | 650 |
主軸 | ||
主軸最高轉速 | rpm | 12000 |
主軸型式 | type | 直結式 |
主軸馬力 | kw | 7.5/11 |
X/Y/Z 軸伺服馬達 | kw | 3.0/3.0/3.0 |
主軸端孔斜度 | type | BBT40 |
主軸前端軸承 | mm | 70 |
進給速度 | ||
快速位移（X/Y/Z軸） | m/min | 36/36/36 |
切削位移速度 | m/min | 1-10 |
刀庫 | ||
換刀型式 | 刀臂式 | |
刀具數量 | pcs | 24 |
刀具重量 | kgs | 7.5 |
最大刀長 | mm | 300 |
最大刀直徑 | mm | 80/140 |
刀對刀時間 | sec | 2 |
機械規格 | ||
氣壓源 | kgs/cm2 | 6 |
占地面積（長*寬*高） | mm | 2590/3460/3140 |
機械凈重 | kgs | 5800 |
主軸油冷機 | 手持式電子手輪 | 主軸鼻端迷宮防塵吹氣 | 油水分離 |
刀臂式刀庫 | 電氣箱內熱交換器 | 地基螺絲與墊塊 | 變壓器 |
水盤沖屑裝置 | 主軸吹氣系統 | 工作燈 | 手提吹屑空氣槍 |
自動給油潤系統 | 全罩式密封鈑金 | 三色警示燈 | 機器清洗水槍 |
剛性攻牙 | 水箱及集屑箱 | 工具箱 | 操作使用說明書 |
對刀儀 | 刀具破損檢測器 | BT40/8000rpm皮帶式主軸 | 圓盤式油水分離機 |
三軸光學尺 | 自動排屑機 | BBT40/15000rpm 直結式主軸 | 自動斷電系統（M30） |
主軸中心出水系統 | 旋轉工作臺（第四軸） | 6000轉全齒主軸 | 熱補償系統 |
穩壓器 | 油霧回收系統 | 24000/30000內藏主軸 |
